什么是PCR？

聚合酶链式反应(Polymerase Chain Reaction), 简称PCR, 又称多聚酶链式反应，是一项利用DNA双链复制的原理，在生物体外复制特定DNA片段的核酸合成技术。透过这项技术，可在短时间内大量扩增目的基因，而不必依赖大肠杆菌或酵母菌等生物体。

PCR扩增的三个基本步骤

（1）变性：模板DNA经加热至94℃左右并保持一定时间后，基于DNA半保留复制原理，还有碱基互补配对原则，即复制的过程中双链DNA会解链，由双链变成单链，为下轮反应做准备；

（2）退火：模板DNA经加热变性成单链后，温度降至55℃左右，引物与模板DNA单链的互补序列配对结合；

（3）延伸：温度再升至72℃左右，在DNA聚合酶的作用下，把游离的dNTP按照碱基互补配对原则结合到单链上，形成一条由旧链和新链杂合成的新的双链DNA。

PCR扩增原理：变形-退火-延伸温度循环

理论上，经过上面步骤，目标DNA浓度可增加一倍。重复循环上述过程，可获得更多的“半保留复制链”，而形成的新链又可成为下次循环的模板。每完成一个循环需2～4分钟， 仅需2～3小时就能将目标DNA扩增放大几百万倍。

全自动核酸提纯及实时荧光PCR分析系统

经过以上分析，我们就可以理解为什么核酸检测结果最快能在几个小时内出结果。

实时荧光PCR定量分析

PCR扩增仪温度控制指标主要有：温度的准确性、均匀性、以及升降温速度。

1. 温度的准确性：是指样品孔温度与设定温度的一致性，它直接关系到实验的成败。因而对PCR扩增仪而言温度控制就意味着产品质量。

2. 温度的均匀性：是指样品孔间的温度差异，它关系到在不同样品孔进行反应结果的一致性。

3. 升降温速度：更快的升降温速度，可以有效缩短反应时间和可能的非特异性结合、反应的时间，从而提高PCR反应特异性。

相较于传统的相对稳定耐用的机械式，新的半导体温控技术——TEC温度控制技术具有升降温更快速的优势，已经成为PCR扩增仪的首选温度控制技术。

半导体制冷器 (Thermo Electric Cooler，简称 TEC) 是利用半导体材料的帕尔贴效应制成的。如图下所示，帕尔帖效应是指当直流电流通过两种半导体材料组成的电偶时，其一端吸热，一端放热的现象。TEC 包括一些 P 型和 N 型对（组），它们通过电极连在一起，并且夹在两个陶瓷电极之间，当有电流从 TEC 流过时，电流产生的热量会从 TEC 的 一侧传到另一侧，在 TEC 上产生″热″侧和″冷″侧，这就是 TEC 的加热与致冷原理。

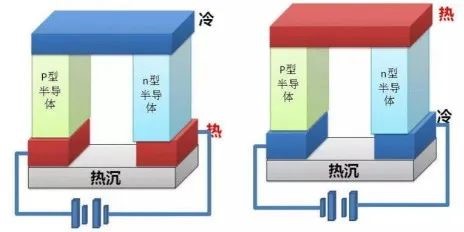

帕尔帖效应，PN 节以及热流动示意图

PCR扩增仪一般具有两种温控模式，即模块温控模式（Block-control）和反应管温控模式（tube-control）。管内样品的温度无法与温控模块同时达到预设温度，特别是PCR反应中的孵育过程一般为30秒或更短，如果采用只有模块温控模式的话，反应混合物孵育的时间与程序设定的时间会有相当大的差距。为了达到反应管内部温度精确控制，需采用反应管控制模模式，通过温度控制算法进行参数标定和补偿，确保反应混合物按照程序设定的时间维持预设温度。

科技战“疫”，完美体育和数明在行动

面对近期香港、深圳、上海等地奥密克戎的快速扩散，核酸检测能力在数量和速度方面都面临着极大的考验。完美体育和数明半导体积极发挥了科技技术方面的优势，组织技术专家研究PCR扩增技术的优化解决方案，以功率器件门极驱动芯片和TEC控制器为着力点，优先保障芯片供应和交付，与客户一起助力抗疫，共克时艰。

完美体育和数明半导体自研的20V-600V耐压全系列的低边、半桥、三相半桥等功率管门极驱动芯片（SLM2103S、SLM2136等）可用于驱动TEC，协助PCR扩增仪器客户快速、方便地完成系统设计，在当前半导体供应短缺时期，可以满足客户设计方案的快速变更、验证与量产。

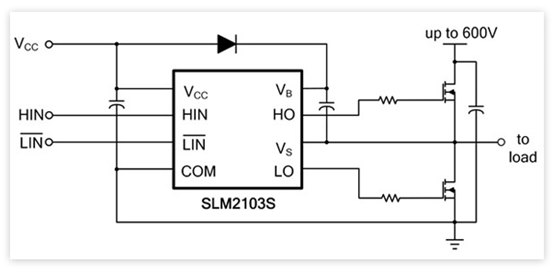

600V耐压半桥功率器件驱动芯片工作示意图

600V耐压三相半桥功率器件驱动芯片工作示意图

数明半导体的单芯片TEC控制器产品——SLM8833/8834/8835 集成了TEC驱动电路、低温飘高精度温度误差放大器及环路补偿电路、温度设定与传感电路，采用高效的单电感架构，实现更紧凑、更高的转换效率及更低的噪声；其中功率级集成了超低阻抗的MOSFET，损耗更低寿命更久；同时匹配模拟PID与数字PID两种温控模式，以满足客户PCR扩增仪的小型化创新设计需求。

由SLM8834 构成的 TEC 系统框图

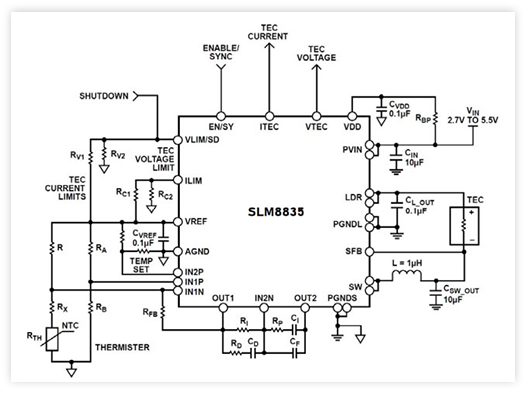

模拟PID温控器模式

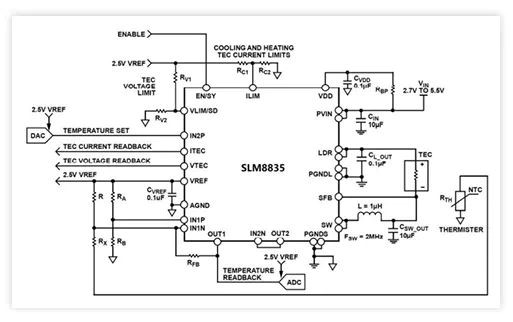

数字PID温控模式
